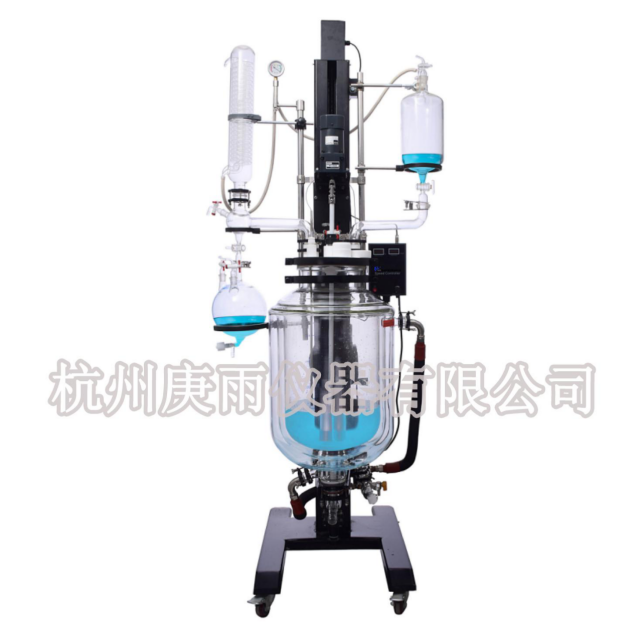

型號：GSFS-20L
特點：GSFS-20L自動升降三層玻璃反應釜具有電動恒速攪拌系統、冷凝、滴加系統，釜體內夾層需外接加熱或制冷的循環設備；釜體外夾層需外接真空設備保持真空以保溫釜內物料溫度。
市場價：￥咨詢
上一個：
下一個：
工作原理
本機具有電動恒速攪拌系統、冷凝、滴加系統，釜體內夾層需外接加熱或制冷的循環設備；釜體外夾層需外接真空設備保持真空以保溫釜內物料溫度。
在攪拌物料的同時，通過內夾層注入循環的熱溶液或冷卻液，對釜內的物料進行恒溫的加熱或制冷。物料進行加熱反應時，在真空條件下可以提高蒸發效率（需連接真空裝置），溶媒蒸汽經玻璃冷凝盤管時冷卻成液體（需連接冷卻裝置），可回流到釜內，也可通過回流彎頭下部閥門進行回收。反應完畢，物料可從釜底的側出料口放出。
升降旋轉反應釜是在普通反應釜的基礎上，可使釜蓋及釜蓋以上部分整體升起，攪拌棒離開釜體后，釜體可通過手輪向左旋轉150度，直接倒出物料，方便清洗釜體。
本系列產品使用需配套真空裝置、高溫或低溫的循環裝置等組成系統裝置。
基本配置
• 玻璃采用高硼硅玻璃（膨脹系數3.3），可在高溫(250℃)至低溫(-80℃)的范圍內使用。
• 釜體為三層玻璃，形成內夾層與外夾層，內夾層通冷熱循環液，外夾層抽真空保釜內物料溫度。
• 主體支架采用方鋼防腐噴塑+鋁合金+不銹鋼材質。
• 釜蓋采用聚四氟乙烯材質。
• 釜蓋及釜蓋以上部分可電動升降，釜體可手輪向左150°旋轉。
• 玻璃+四氟放料閥門，無積液側放料。
• 夾套進、出液口連接不銹鋼軟管后，固定到支架上，再與外部的循環管相連接，減小進出液壓力，也可避免玻璃夾層循環口與循環管連接部分的破損。
• 低速增力電機，變頻調速，通過旋扭微調，雙顯調速盒可數字顯示轉速和釜內物料溫度。
• 攪拌系統采用陶瓷軸承、機械密封，防止攪拌桿磨損掉屑。
• 采用PT100溫度傳感器，304不銹鋼材質，外套透明聚四氟乙烯管，雙重防腐。
• 真空壓力表顯示實時真空，指針顯示。
• 月牙式攪拌槳，304不銹鋼+聚四氟乙烯攪拌葉；攪拌桿材質為304不銹鋼，外包聚四氟乙烯管。
• 機器底部設有帶剎車的福馬萬向輪，可整體移動，操作方便。
• 攪拌、升降熔斷器安全保護。
技術參數
|
型號 |
GSFS-20L |
|
|
釜體容量 |
20L 內徑290mm 中層330mm外徑365mm內長386mm |
|
|
內夾層容量 |
約7L |
|
|
電壓頻率 |
220V/50HZ |
|
|
整機功率 |
130W |
|
|
攪拌電機功率 |
90W1/3 |
|
|
升降電機功率 |
40W1/12.5 |
|
|
攪拌轉速 |
0-450rpm/min |
|
|
釜體溫度范圍 |
-80℃~ +250℃ |
|
|
測溫精度 |
±1℃ |
|
|
真空度 |
0.098Mpa |
|
|
釜蓋Φ265mm六口（全四氟蓋） |
攪拌口 |
Φ50mm螺紋口 |
|
冷凝回流口 |
50#球磨口 |
|
|
恒壓漏斗口 |
40#標口 |
|
|
減壓口 |
34#標口 |
|
|
測溫口 |
24#標口 |
|
|
固體加料口 |
Φ80mm螺紋口，內徑50#mm |
|
|
攪拌槳 |
Φ17×750H(mm) 葉展190mm |
|
|
冷凝器尺寸 |
Φ100*600H(mm) 下Φ60法蘭口 |
|
|
冷凝面積 |
0.4㎡ |
|
|
回流彎頭 |
上Φ60法蘭口 左50#球磨塞 下1L球瓶配玻璃放料閥 |
|
|
恒壓漏斗 |
1L 上29#標口配玻璃塞 下40#標塞 下配40#標口×40#標塞S型轉接頭與釜蓋連接 |
|
|
減壓閥 |
34#標塞閥 放氣咀（寶塔接頭）外徑12mm |
|
|
內夾層進出循環口 |
Φ45mm法蘭口配套6分緩沖裝置、外接口4分絲口 |
|
|
外夾層真空口 |
Φ35法蘭口配套玻璃+四氟抽氣閥 抽氣咀(寶塔接頭)外徑12mm |
|
|
放料口 |
Φ75mm法蘭 Φ33mm放料孔 斜出料口（寶塔接頭）Φ34mm 離地280mm |
|
|
真空抽氣咀 |
寶塔接頭外徑12mm |
|
|
冷凝盤管進出循環咀 |
寶塔接頭外徑15mm |
|
|
主機升降行程 |
560mm（實際以攪拌棒離開釜蓋上口50mm為準） |
|
|
整機占空間尺寸 |
750×850×（2150-2700升起后）mm寬深高 |
|
|
包裝尺寸 |
2180×680×1090mm 木箱1.62m³ |
|
|
機器凈重 |
140KG |
|
|
包裝重量 |
213KG |
|
