防爆化學真空系統 MD 4C EX +AK+EK 概述：

ATEX防爆化學真空系統因其配有經優化配置的附件，適用于大量易冷凝蒸汽的應用。主要應用于在有潛在爆炸氛圍時與旋轉蒸發儀和真空干燥箱等連用。進氣口分離瓶（AK）可以防止顆粒或液滴進入泵內。出氣口的廢氣冷凝器（EK）效率高，結構緊湊，可實現近100%的溶劑回收效果。發貨時配備一個單獨的氣鎮接口，使用惰性氣體時可連用。

MD 4C EX +AK+EK 性能特性：

• 化學耐腐蝕性和蒸汽耐受性
• 直接連接230V / 50Hz 單相電源的防爆型電機， 集成自鎖過載和過熱保護
• 現有的保護措施完全滿足了客戶的所有技術要求
• 內部和出氣口有過壓安全泄壓閥
• 可靠的膜片安全技術，可附加惰性氣體吹掃和膜片破損保護

MD 4C EX +AK+EK技術指標:

技術指標	單位	MD 4C EX +AK+EK
泵頭數/級數		4 / 3
最大抽速	m3/h	3.7
最大抽速	cfm	2.2
極限真空（絕壓）	mbar/torr	3 / 2.3
極限真空（絕壓），使用氣鎮	mbar/torr	10 / 7.5
整體漏率	mbar l/s	0.1
環境溫度范圍（操作）	°C	10 - 40
環境溫度范圍（儲存）	°C	-10 - 60
最大介質溫度	°C	40
最大出氣口壓力（絕壓）	bar	1.1
進氣口接口		KF DN 25 小法蘭
出氣口接口		軟管噴嘴接頭 DN 8-10 mm
冷卻液接口		2個 DN 6-8 mm 軟管噴嘴接頭
額定電機功率	kW	0.25
最大工作電流	A	2.0
最大啟動電流	A	10.2 A / 125 ms
額定轉速	min-1	1500
防護等級		IP 54
尺寸（長x寬x高）, 大約	mm	600 x 365 x 420
重量, 大約	kg	37.4
噪音水平在50赫茲，典型值	dBA	53
ATEX規格		抽氣腔（所抽氣體）： II 2G IIC T3 X 使用惰性氣體吹掃的環境：II 2G IIB T4 X 不使用惰性氣體吹掃的環境：II 3G IIB T4 X Motor: II 2G Ex d IIB T4 Gb
貨品配置		泵體安裝完畢，連接即可使用，配2米無插頭電纜，附帶說明書。用戶需自行提供外部保護以防止玻璃損壞或破裂。
可選附件		PTFE管 KF DN 25 (1000 mm: 686033)

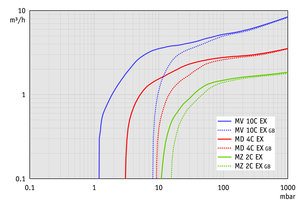

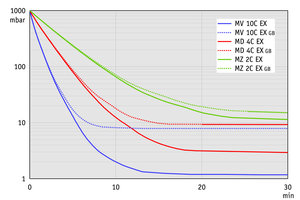

MD 4C EX +AK+EK - 50 Hz下的抽速曲線 MD 4C EX +AK+EK - 50 Hz下的抽氣曲線 （100升容積）

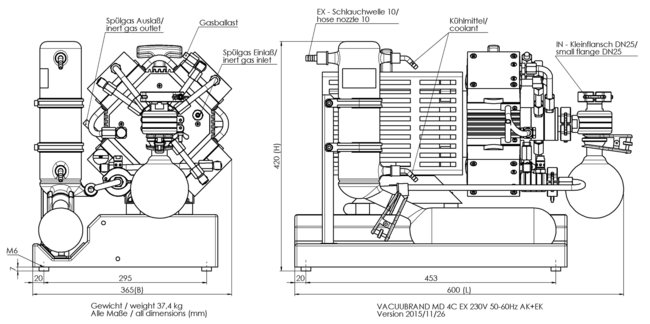

MD 4C EX +AK+EK - 尺寸規格表

訂購信息

產品名稱	工作電壓和頻率	插頭	* 老貨號	* 新貨號
MD 4C EX +AK+EK	230 V~ 50 Hz	裸線	696931	20696931
