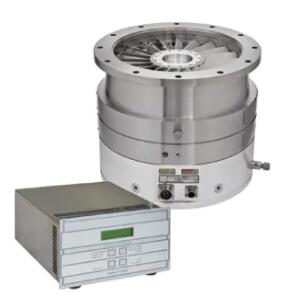

型號：Turbo-V 2300 TwisTorr
特點：Turbo-V 2300 TwisTorr 泵擁有同類產品中更快的 N2 抽速。該泵采用尖端的 Twistorr 技術，是小分子氣體壓縮比更高的渦輪分子泵。該泵專為科研應用設計，并且采用專用全顯示機架控制器進行操作。由于能耐受很高的前級壓力，該泵可采用安捷倫 TS600 等經濟實惠的小型干式渦旋泵作為前級泵。
市場價：￥咨詢
上一個：
下一個：
Turbo-V 2300 TwisTorr 泵擁有同類產品中更快的 N2 抽速。該泵采用尖端的 Twistorr 技術，是小分子氣體壓縮比更高的渦輪分子泵。該泵專為科研應用設計，并且采用專用全顯示機架控制器進行操作。由于能耐受很高的前級壓力，該泵可采用安捷倫 TS600 等經濟實惠的小型干式渦旋泵作為前級泵。
特性
1.Turbo-V2300解決方案包括獨立式泵和機架式顯示控制單元
2.先進的轉子設計與TwisTorr技術相結合，可減少泵的級數
3.特有的整體型轉子可減少材料應力并改善組裝件容差
4.電機可縮短啟動時間并在氣體負荷變化情況下提高泵的穩定性
5.熱耗散更低，真空性能更高
6.先進的水冷系統
7.優化的風冷系統
8.潔凈的免維護真空
9.采用了安捷倫A-PLUS軟件（原T-plus）
渦輪分子泵應用范例
安捷倫渦輪分子泵包括集成泵組和多流路泵，其設計旨在實際應用中達到更高性能。泵的緊湊型設計滿足工業中的嚴苛空間要求。渦旋分子泵幾乎不需要維護，并可避免錯誤使用。無論您是終端用戶還是原始設備制造商，安捷倫均可針對您的應用為您提供幫助和支持，或定制適合您的需求的系統。
典型渦輪泵應用
| 領域 | 詳細說明 | 應用 |
| 質譜和分析儀器 |
|
|
| 科研中的真空應用 |
|
|
| 工業真空加工 |
|
薄膜沉積：
設備加工：
一般工藝：
|
| 納米技術儀器 |
|
|
技術規格
真空性能
| N2 抽速 (*) |
N2：2050 L/s
|
|
|
|
| He 抽速 (*) | N2：1800 L/s | |||
| H2 抽速 (*) | 1500 L/s | |||
| N2 壓縮比 | > 8 × 108 | |||
| He 壓縮比 | 8 × 105 | |||
| H2 壓縮比 | 4 × 104 | |||
| 極限真空*（使用推薦的前級泵） | 10-10 mbar (7.5 x 10-11 Torr) (**) | |||
| N2 最大前級壓力 | 4 mbar | |||
| 入口法蘭 | ISO 250F，CFF 12 英寸（外徑） | |||
| 前級管道法蘭 | KF 40 NW |
| 額定轉速 |
33300 rpm |
|
|
|
| 使用推薦前級泵，無氣體負載的啟動時間 | < 6 分鐘 | |||
| H2 抽速 (*) | 1500 L/s | |||
| 推薦的最小前級泵 | TriScroll 600 | |||
| 工作位置 | 垂直/倒立 | |||
| 操作環境溫度 | +5 °C 至 +35 °C | |||
| 烘烤溫度 | 120 °C (CFF)，80 °C (ISO) | |||
| 最高轉子溫度 | 120 °C | |||
| 振動參數（位移） | 在入口法蘭處小于 0.01 μm | |||
| 潤滑油 | 永久性潤滑 | |||
| 冷卻要求 | 水 | |||
| 冷卻水 | 建議流速：200 L/h 溫度：+15 °C 至 +30 °C 壓力：3 至 5 bar（45 至 75 psi） | |||
| 噪音水平 | 1 米內小于 60 dB(A) | |||
| 儲存溫度 | -20 °C 至 +70 °C | |||
| 環境保護 | IP54 | |||
| 重量 | ISO 250：54.2 kg（119.5 磅） CFF 12 英寸：55.3 kg（121.9 磅） |
(*)：根據德國工業標準 (DIN) 28 428，在完全烘烤的無泄漏的測試罩中，用渦輪泵連接一個 CFF 法蘭，并采用推薦的前級泵，抽取 48 小后，測試罩內部測得的真空度
控制器性能指標
| 輸入電壓 |
100-120 VAC，220-240 Vac，1 相 |
|
|
|
| 輸入頻率 | 50-60 Hz | |||
| 最大輸入功率 | 1300 VA | |||
| 輸出電壓 | 64 Vac | |||
| 輸出頻率 | 555 Hz | |||
| 啟動時的輸出功率 | 最大 560 W | |||
| 額定輸出功率 | 最大 450 W | |||
| 重量（兩種型號） | 12.5 kg（28 磅） | |||
| 安裝類別 | II | |||
| 污染等級 | 2 |

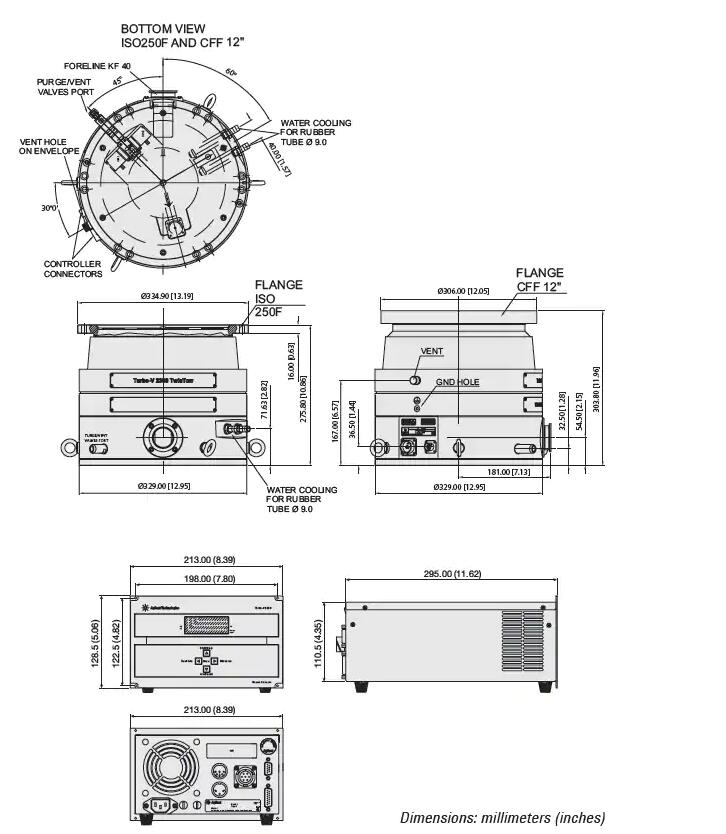

Turbo-V 2300 TwisTorr 外形圖

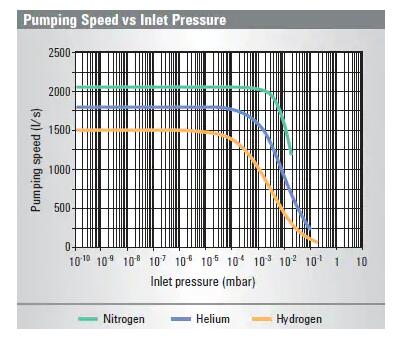

Turbo-V 2300 TwisTorr 抽速與入口壓力關系圖

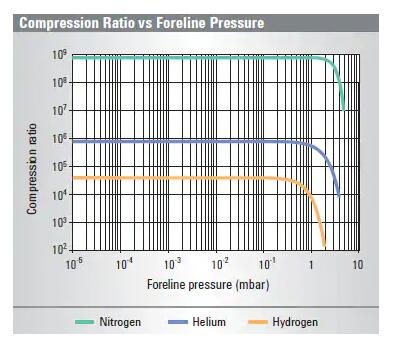

Turbo-V 2300 TwisTorr 壓縮比與前級壓力關系圖

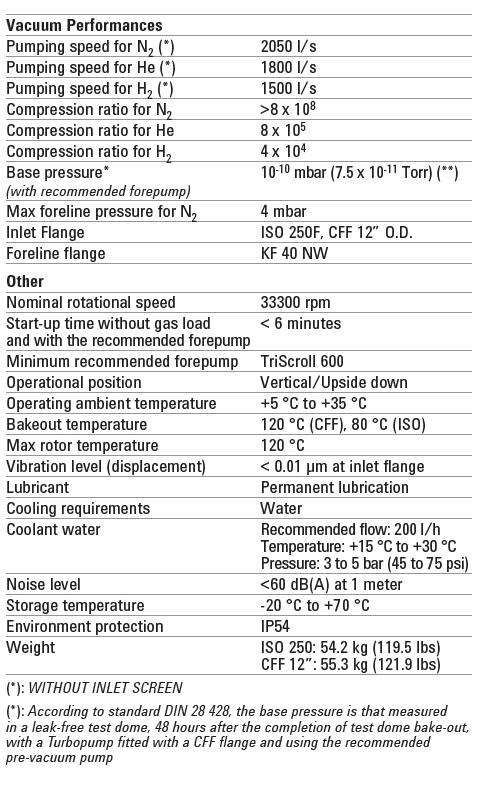

Turbo-V 2300 TwisTorr 泵技術規格
